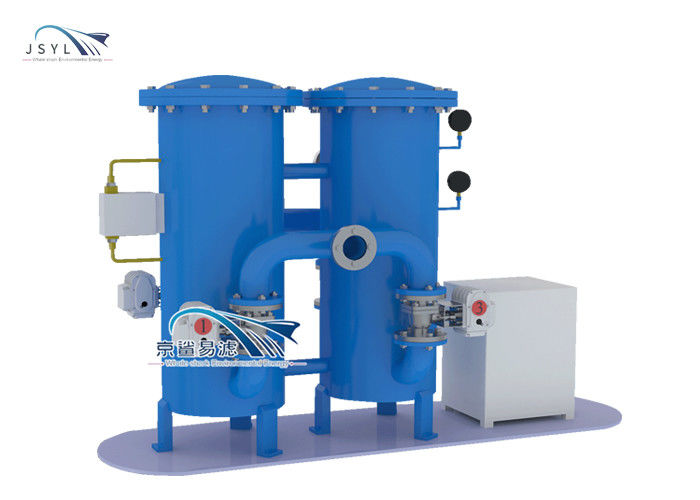

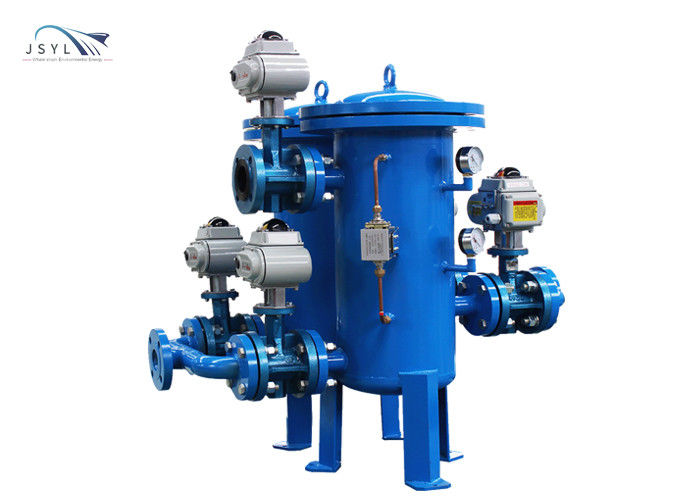

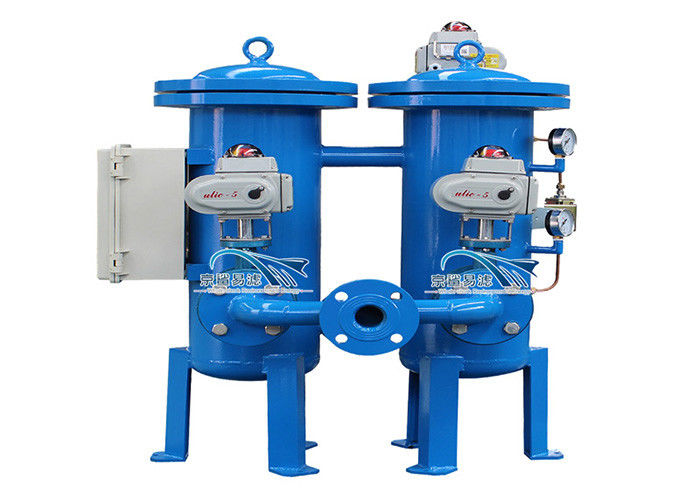

산업용 이중 필터

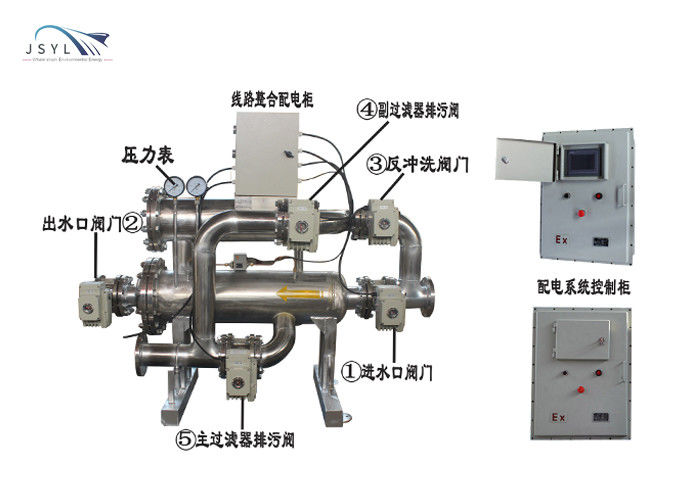

필터 필터링 프로세스
일반 필터 프로세스:
1#5#밸브가 열려 있습니다.2#3#4#밸브가 닫혔습니다.
주요 필터 백플러싱 프로세스:
2#3#밸브 열림;1#4#5#밸브 닫힘;
2차 필터 백플러싱 프로세스:
1#4#밸브 열림;2#3#5#밸브 닫힘;
기술적인 매개변수
제품 모델: DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300;
단일 필터 수용량: 1~500m3/h;
여과 정확도: 1~3000 μm(5층 소결 메쉬는 20μm 미만 사용, 쐐기형 메쉬/20μm 이상 소결 메쉬)
작동 압력: 0.5-4.0Mpa;
압력 손실: ≤ 0.05 Mpa
작동 수온: -10-200℃(100-200℃ 이상에서는 특별한 사용자 정의가 필요함)
하수 배출 시간: 10~3000초(사용자가 설정할 수 있음)
전원 공급 장치: AC 삼상 380V/50Hz
제어 인터페이스: PLC 터치 스크린 디지털 디스플레이, 손잡이, 스위치;
제어 모드: 차압 모드, 시간 모드, 수동 제어 모드;
필터 유형: 304 쐐기 메쉬/소결 메쉬, 316L 쐐기 메쉬/소결 메쉬;
| 필터 사양표 | ||||||||
| 모델 |
파이프 직경 (인치) |
입구 및 출구(DN) |
여과수 M3(H) |
긴 (mm) |
너비 (mm) |
높은 (mm) |
무게 킬로그램 |
여과 정확도 (음) |
| JSYL-S5-DN20 | 0.6 | 20 | 2.1 | 750 | 130 | 450 | 15 | 1-3000 |
| JSYL-S5-DN25 | 1 | 25 | 3.8 | 780 | 150 | 490 | 18 | 1-3000 |
| JSYL-S5-DN40 | 1.5 | 40 | 8 | 920 | 180 | 510 | 25 | 1-3000 |
| JSYL-S5-DN50 | 2 | 50 | 15 | 1150 | 220 | 620 | 38 | 1-3000 |
| JSYL-S5-DN65 | 2.5 | 65 | 25 | 1260 | 295 | 880 | 55 | 1-3000 |
| JSYL-S5-DN80 | 삼 | 80 | 40 | 1370 | 360 | 1100 | 75 | 1-3000 |
| JSYL-S5-DN100 | 4 | 100 | 70 | 1575 | 480 | 1300 | 150 | 1-3000 |
| JSYL-S5-DN125 | 5 | 125 | 100 | 1860년 | 550 | 1450 | 300 | 1-3000 |
| JSYL-S5-DN150 | 6 | 150 | 145 | 2160 | 620 | 1568 | 480 | 1-3000 |
| JSYL-S5-DN200 | 8 | 200 | 238 | 2320 | 810 | 1610 | 800 | 1-3000 |
| JSYL-S5-DN250 | 10 | 250 | 380 | 2540 | 1300 | 2050년 | 1000 | 1-3000 |
| JSYL-S5-DN300 | 12 | 300 | 500 | 2760 | 1400 | 2180 | 1200 | 1-3000 |
이점
1. 완전 자동 지능형 제어
2. 소형, 대유량, 고정밀도
3. 지능형 온라인 백플러싱은 멈추지 않고 계속 흐르지 않습니다.
4. 본체는 필터 요소, 교체하기 쉬운 퀵 플러그 디자인을 대체합니다.
5. 다중 필터 요소 구조;정밀도를 조정할 수 있습니다.
6. 수직/수평 설치가 가능하여 설치 공간을 크게 절약할 수 있습니다.
7. 필터 요소는 반복적으로 사용할 수 있는 5미크론의 온라인 반동 정밀도를 가지고 있습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
