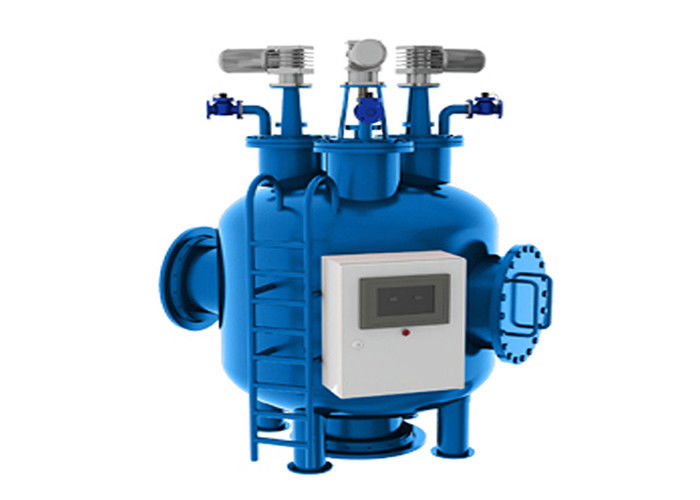

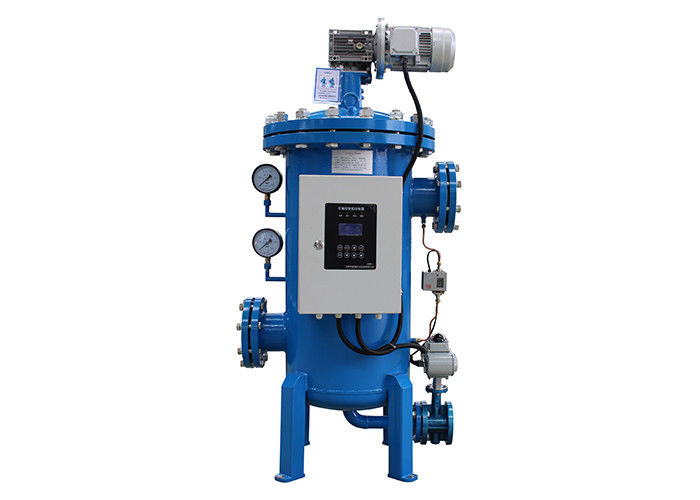

폐수 냉각수를 위한 솔 유형 자동적인 역류 여과 체계

브러시형 자동세정여과기 폐수, 냉각수 자동역세여과장치


설명하다

액체는 입구를 통해 본체 필터에 들어가고 필터 요소에 의해 액체가 여과되고 입구 압력과 출구 압력이 설정 값에 도달하면 액체의 불순물이 스테인레스 스틸 필터 스크린에 침착됩니다.시스템이 자동으로 자가 청소 프로그램을 시작합니다.센서는 정보를 배전 시스템에 전송하고 배전 시스템은 압력 신호를 수신하여 트리거합니다. 전기 모터는 브러시를 구동하여 필터 요소를 청소합니다.동시에 하수 밸브가 열려 하수를 배출합니다.청소 시간은 10-60초(설정 가능)이며 청소가 끝나면 밸브가 닫힙니다.모터가 작동을 멈춥니다.시스템이 초기 상태로 돌아갑니다.다음 여과 과정에 들어가기 시작합니다.

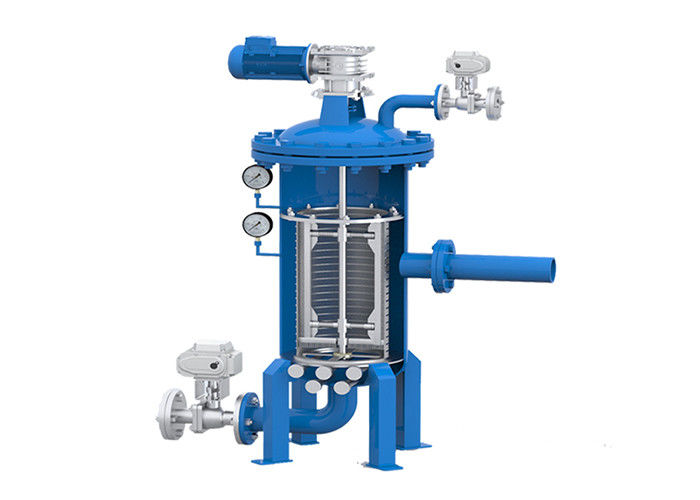

작동 원리
필터 작업 흐름은 여과 상태와 역세 하수 상태로 나뉩니다.
1. 정상적인 여과 상태에서 액체는 액체 입구에서 몸으로 들어가고 필터 요소에 의해 여과되고 액체의 불순물은 필터 스크린에 침착되고 여과 된 액체는 체액 출구에서 배출되고 하수 밸브가 닫힌 상태입니다.
2. 역류 하수 상태 : 필터 장치가 N 개의 일반 여과 공정을 거친 후;입구 압력과 출구 압력이 특정 차압 값(≥0.5MPa)에 도달하면 액체의 불순물이 필터 스크린에 침전됩니다.백플러시가 필요할 때 필터 장치가 있습니다.지능형 압력 센서는 정보를 전력 분배 시스템에 전송합니다.배전 시스템이 실행 중입니다.배수 밸브가 자동으로 열립니다.역류 회전 암이 지능적으로 회전하여 역류 노드 플레이트가 화살표(정지)로 표시된 방향으로 360도 회전하도록 하고 압력차의 작용하에;필터 요소는 하나씩 역세척됩니다.필터 요소 내부의 먼지는 역세척되어 반력의 작동 조건에서 하수구를 통해 배출됩니다.역세척 프로세스가 종료됩니다.하수 밸브가 자동으로 닫힙니다.장비는 정상적인 여과 상태로 들어갑니다.

이점
1. 완전 자동 지능형 제어
2. 소형, 대유량, 고정밀도
3. 지능형 온라인 백플러싱은 멈추지 않고 계속 흐르지 않습니다.
4. 본체는 필터 요소, 교체하기 쉬운 퀵 플러그 디자인을 대체합니다.
5. 다중 필터 요소 구조;정밀도를 조정할 수 있습니다.
6. 수직/수평 설치가 가능하여 설치 공간을 크게 절약할 수 있습니다.
7. 필터 요소는 반복적으로 사용할 수 있는 5미크론의 온라인 반동 정밀도를 가지고 있습니다.
