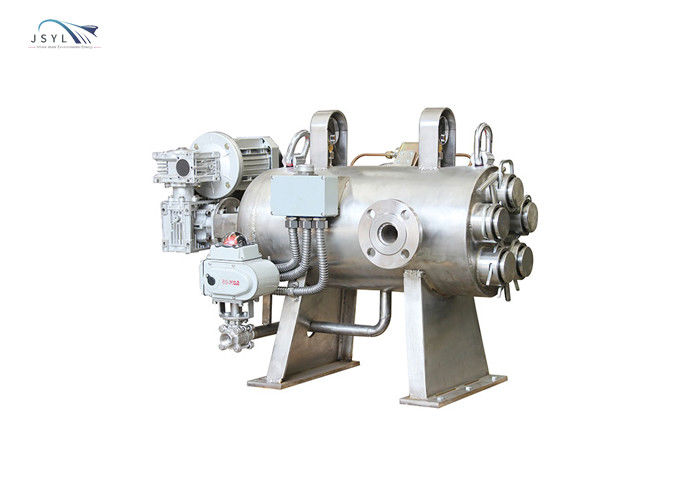

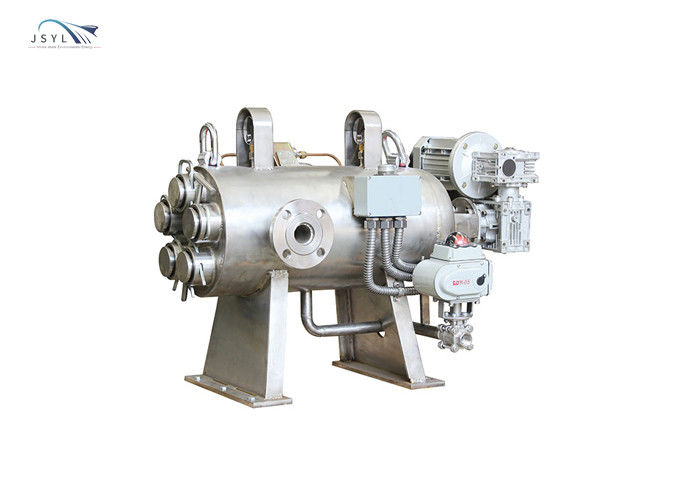

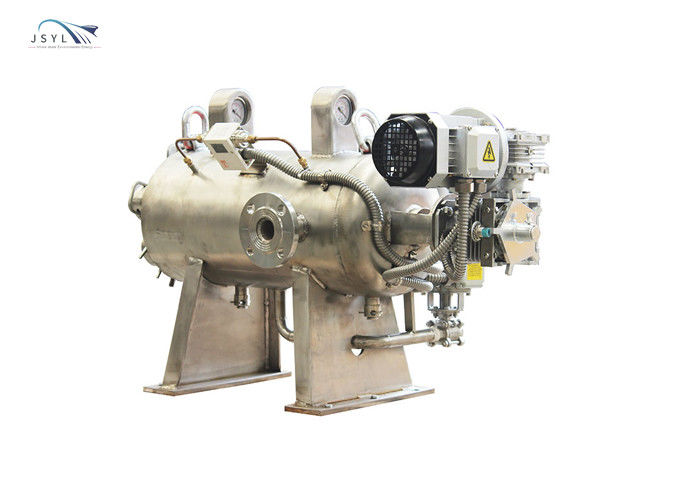

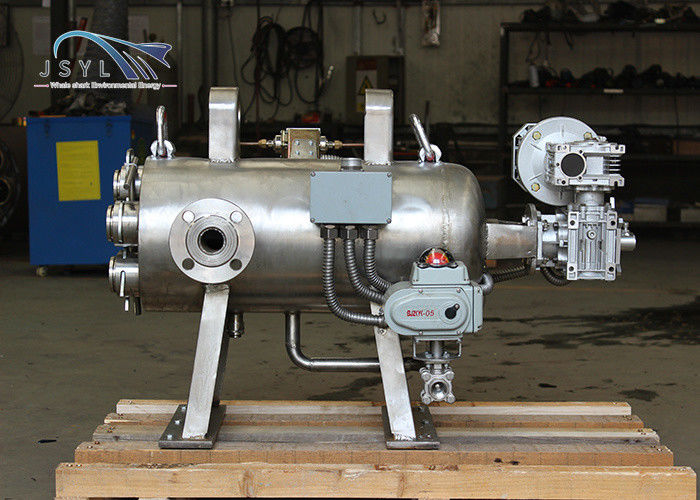

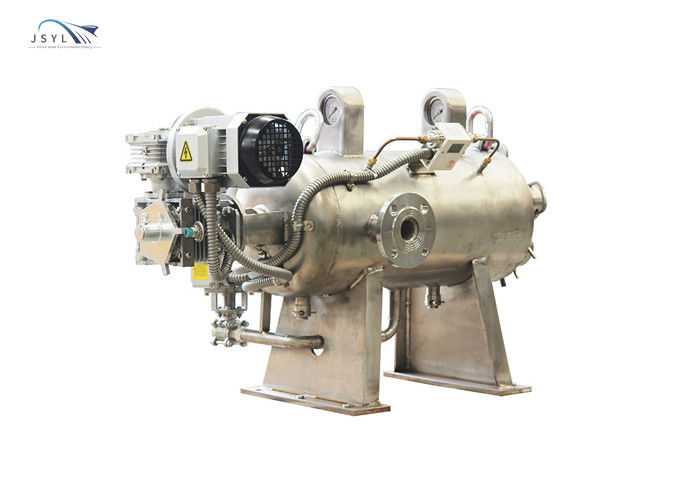

50미크론 수평 1.6MPa 자동 역세 필터
설명하다
JSYL 시리즈 다중 요소 필터는 역세척 및 여과의 특성을 가지고 있습니다.기계는 하루 24시간 지속적으로 여과합니다.다운타임 비용, 유지보수 비용 및 인건비는 물 및 수성 액체 여과를 위한 고급 솔루션입니다.
작동 원리
필터 작업 흐름은 여과 상태와 역세 하수 상태로 나뉩니다.
1. 정상적인 여과 상태에서 액체는 액체 입구에서 몸으로 들어가고 필터 요소에 의해 여과되고 액체의 불순물은 필터 스크린에 침착되고 여과 된 액체는 체액 출구에서 배출되고 하수 밸브가 닫힌 상태입니다.
2. 역류 하수 상태 : 필터 장치가 N 개의 일반 여과 공정을 거친 후;입구 압력과 출구 압력이 특정 차압 값(≥0.5MPa)에 도달하면 액체의 불순물이 필터 스크린에 침전됩니다.백플러시가 필요할 때 필터 장치가 있습니다.지능형 압력 센서는 정보를 전력 분배 시스템에 전송합니다.배전 시스템이 실행 중입니다.배수 밸브가 자동으로 열립니다.역류 회전 암이 지능적으로 회전하여 역류 노드 플레이트가 화살표(정지)로 표시된 방향으로 360도 회전하도록 하고 압력차의 작용하에;필터 요소는 하나씩 역세척됩니다.필터 요소 내부의 먼지는 역세척되어 반력의 작동 조건에서 하수구를 통해 배출됩니다.역세척 프로세스가 종료됩니다.하수 밸브가 자동으로 닫힙니다.장비는 정상적인 여과 상태로 들어갑니다.
| 제품 매개변수 | |||
| 명세서 | 장비 매개변수 | 명세서 | 장비 매개변수 |
| 장비 모델 |
JSYL-JDX-ZD-DN40 |
청소 방법 | 장비 자체 필터 엘리먼트 역세척 |
| 쉘 선택 | 탄소강/스테인리스 | 필터 요소 형태 | 다층 짠 메쉬 소결 |
| 단일 기계 흐름 |
5m삼/시간
|
필터 요소 수 |
5가지 요소
|
| 정격 압력 | 1.6MPa/2.5MPa/4.0MPa | 여과 정확도 | 50μm |
| 적용점도(cp) | 1-40cp | 적용 온도(°C) | 0-95°C |
| 작동 모드 | 완전 자동 지능형 제어 | 필터 엘리먼트 교체 | 대형 커버 플랜지 교체 필터 요소 |
|
역세척 부품
|
304 스테인레스 스틸 | 필터 요소 설계 | 커버 교체 |
| 전원 장치 | 복합 감속기 | 위치 근접 스위치 | 유도 |
| 노드 백플러시 | 7성 노드 디스크 | 압력계 | 지진압계 |
| 필터 교체 주기 | 반년/1년 이상 | 설치 방법 | 수직 수평 |
해당 산업:
식품 산업 생산 용수 및 재사용 용수 여과, 생산 공정 용수 여과, 수질 요구 사항이 높은 장비 냉각수;철강, 석유, 화학, 종이, 자동차, 식품, 야금 및 기타 산업
