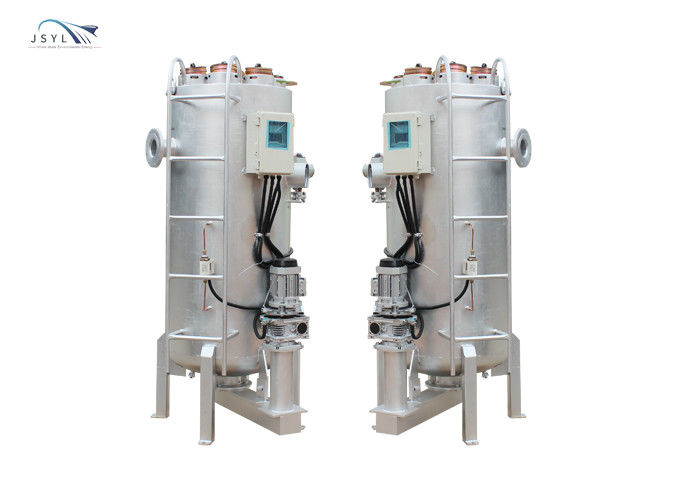

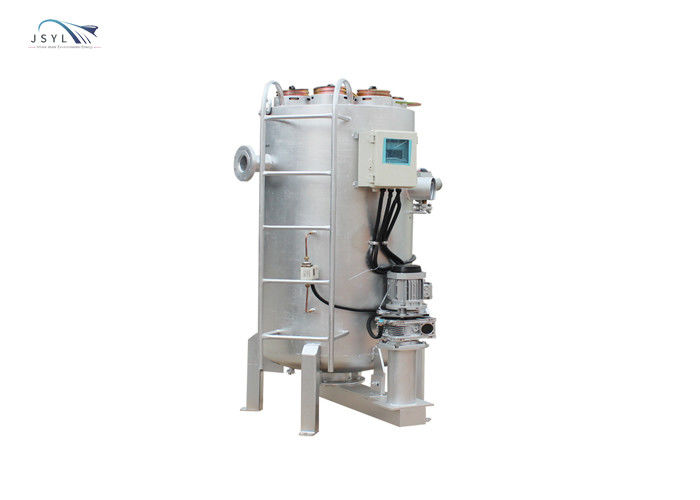

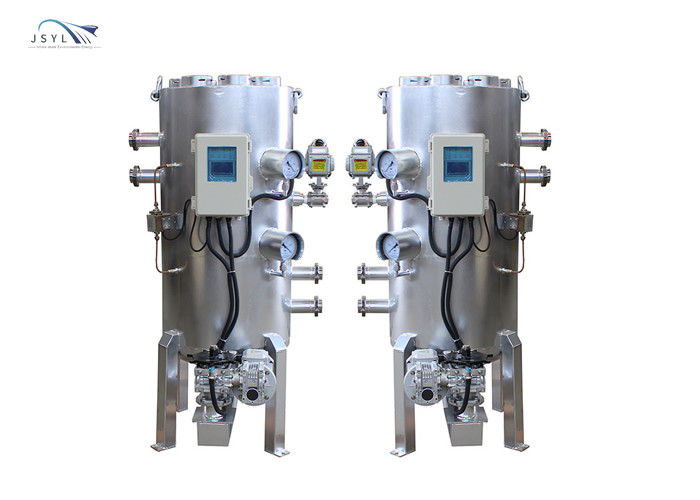

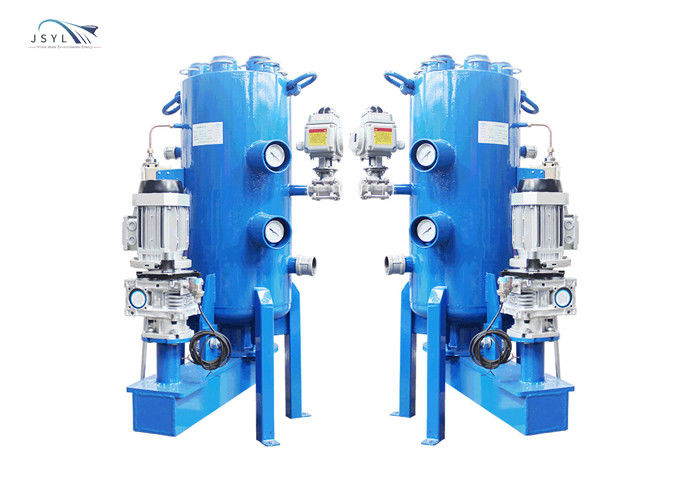

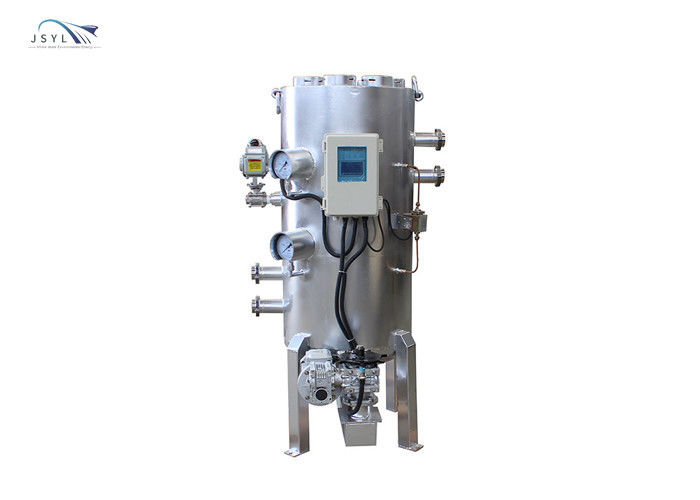

시간당 100미크론 65톤 역세 필터
설명하다
자동 멀티 코어 정밀 백플러싱 필터는 내부에 여러 압력 저항 필터 요소를 통합한 차세대 필터로 24시간 동안 지속적으로 필터링할 수 있습니다.필터 엘레멘트가 막히면 회전 암의 회전에 의해 필터 엘레멘트가 하나씩 역세됩니다.단일 기계는 여과 면적이 넓고 낮은 표면 유량으로 미세 여과가 가능합니다.그것은 슬러지 같은 불순물, 부드러운 점성 불순물, 높은 불순물 함량, 소량의 모발 및 섬유 불순물과 같은 열악한 수질에 적합 할 수 있습니다.
작동 원리
필터 작업 흐름은 여과 상태와 역세 하수 상태로 나뉩니다.
1. 정상적인 여과 상태에서 액체는 액체 입구에서 몸으로 들어가고 필터 요소에 의해 여과되고 액체의 불순물은 필터 스크린에 침착되고 여과 된 액체는 체액 출구에서 배출되고 하수 밸브가 닫힌 상태입니다.
2. 역류 하수 상태 : 필터 장치가 N 개의 일반 여과 공정을 거친 후;입구 압력과 출구 압력이 특정 차압 값(≥0.5MPa)에 도달하면 액체의 불순물이 필터 스크린에 침전됩니다.백플러시가 필요할 때 필터 장치가 있습니다.지능형 압력 센서는 정보를 전력 분배 시스템에 전송합니다.배전 시스템이 실행 중입니다.배수 밸브가 자동으로 열립니다.역류 회전 암이 지능적으로 회전하여 역류 노드 플레이트가 화살표(정지)로 표시된 방향으로 360도 회전하도록 하고 압력차의 작용하에;필터 요소는 하나씩 역세척됩니다.필터 요소 내부의 먼지는 역세척되어 반력의 작동 조건에서 하수구를 통해 배출됩니다.역세척 프로세스가 종료됩니다.하수 밸브가 자동으로 닫힙니다.장비는 정상적인 여과 상태로 들어갑니다.
| 제품 매개변수 | |||
| 명세서 | 장비 매개변수 | 명세서 | 장비 매개변수 |
| 장비 모델 |
JSYL-JDX-ZD-DN100 |
청소 방법 | 장비 자체 필터 엘리먼트 역세척 |
| 쉘 선택 | 탄소강/스테인리스 | 필터 요소 형태 | 다층 짠 메쉬 소결 |
| 단일 기계 흐름 |
60m삼/시간
|
필터 요소 수 |
7가지 요소
|
| 정격 압력 | 1.6MPa/2.5MPa/4.0MPa | 여과 정확도 | 100μm |
| 적용점도(cp) | 1-40cp | 적용 온도(°C) | 0-95°C |
| 작동 모드 | 완전 자동 지능형 제어 | 필터 엘리먼트 교체 | 대형 커버 플랜지 교체 필터 요소 |
|
역세척 부품
|
304 스테인레스 스틸 | 필터 요소 설계 | 커버 교체 |
| 전원 장치 | 복합 감속기 | 위치 근접 스위치 | 유도 |
| 노드 백플러시 | 7성 노드 디스크 | 압력계 | 지진압계 |
| 필터 교체 주기 | 반년/1년 이상 | 설치 방법 | 수직 수평 |
기업의 약속:
Jingsha의 지능형 제조 작업은 미니멀리스트 Jingsha의 목적입니다.Jingsha 쉬운 필터 필터는 처음부터 끝까지 고객 고려 사항을 기반으로 합니다.일선 직원의 관점에서 생산된 장비는 설치에서 사용까지입니다. 유지 관리 프로세스 중에 "단순화"라는 단어가 따르고 설치 작업이 "단순화"되고 필터 요소 교체가 "단순화"됩니다. , 그리고 후속 사용은 유지 비용이 0입니다.사용주기가 길다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
