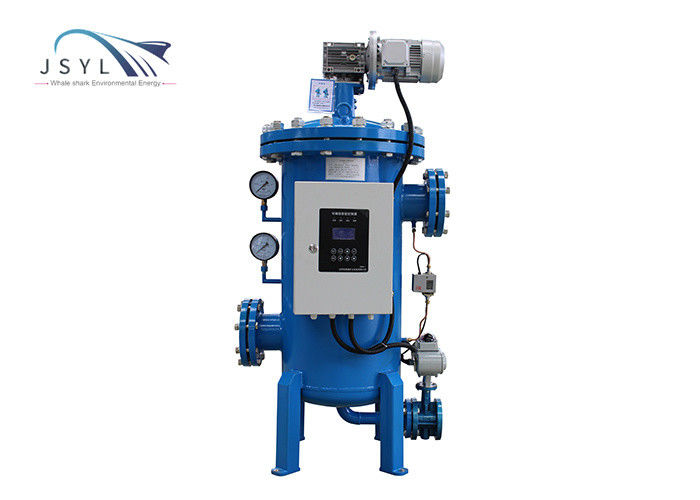

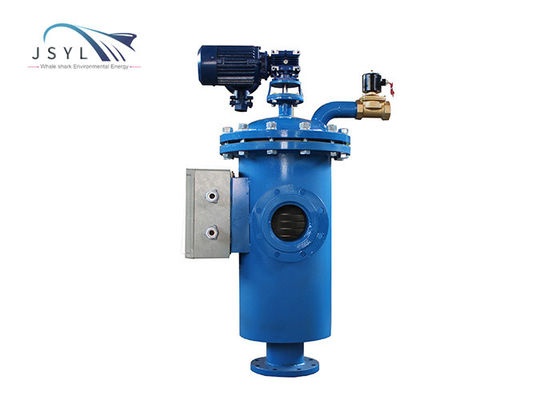

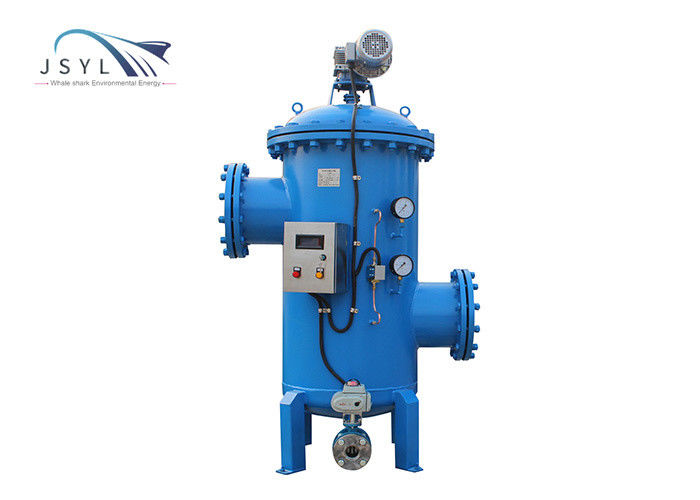

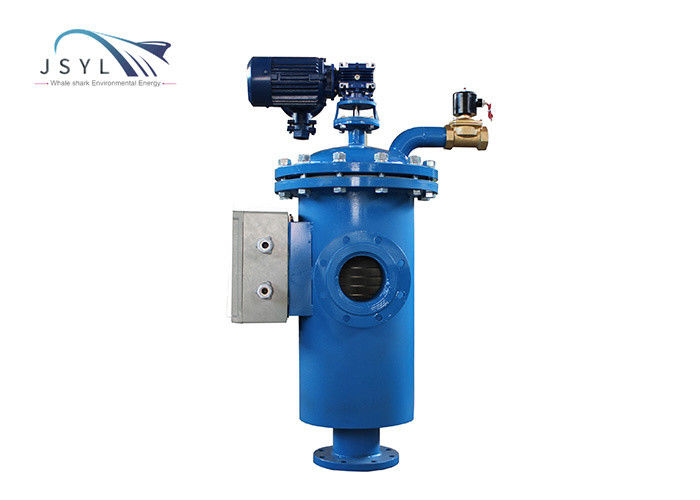

100um 탄소강 자동 자체 청소 필터 시스템

자동 브러시 유형 100미크론 산업용 필터 탄소강 소재


설명하다

필터링 프로세스:
원수는 필터 입구에서 스크린 실린더 내부로 들어가고 스크린을 통해 필터 출구로 흐릅니다.먼지 입자는 스크린의 내부 표면에 갇혀 "필터 케이크"를 형성하여 스크린 전체에 압력 차이가 발생합니다.차압 스위치는 차압을 감지하고 설정 값에 도달하면 청소 프로세스가 시작됩니다.

자체 청소 과정:
자가 세척 과정에서 여과된 공정수가 계속 흐릅니다.배수 밸브가 열리고 모터가 스테인리스 스틸 브러시를 회전하여 원통형 스크린의 내부 표면을 청소합니다.스크린에 갇힌 입자는 브러시로 제거되고 배수 밸브에서 씻어냅니다. 전체 프로세스는 20-30초가 걸립니다. 물 공급은 프로세스 내내 중단되지 않습니다.
제어 시스템:
두 가지 유형의 제어 보드를 사용할 수 있습니다. PLC / 타이머
자가 청소 주기는 다음과 같은 상황에서 시작됩니다.

1. 차압 스위치에서 신호 수신
2. 제어판 시간 간격 매개변수 설정
3. 수동 시작

작동 원리

정상 작동 모드:

액체는 필터 입구를 통해 본체 필터에 들어가고 액체는 필터 요소에 의해 여과되고 액체의 불순물은 스테인레스 스틸 필터 스크린에 침착됩니다.입구 압력과 출구 압력이 허용 범위 값에 도달하면;시스템에는 수동 자가 청소 장비가 필요합니다.수동식 감속기는 브러시를 구동하여 필터 요소를 청소합니다.동시에 배수 밸브가 열려 하수를 배출합니다.청소 시간(입구와 출구 사이의 압력 차이가 0임), 청소가 끝나면 밸브가 닫힙니다.감속기가 작동을 멈춥니다.시스템이 초기 상태로 돌아갑니다.다음 여과 과정을 시작하십시오.

특징

1: 큰 흐름;소량;큰 필터 영역
2: 자체 청소 및 하수 중 연속 흐름, 낮은 물 소비 및 짧은 청소 시간.
3: 필터 요소 어셈블리는 분해, 교체 및 유지 보수가 쉽습니다.
4: 청소 브러시의 독특한 디자인(스프링 및 개폐식 조정 포함, 고유)
5: 수동 흡기 밸브/배수 밸브, 장비 작동이 중지되고 내부 하수를 수동으로 배출할 수 있습니다.
